Information zum Schalungsträger
Hohe Tragkraft.
Zuverlässig hohe Tragkraft über die gesamte Trägerlänge aufgrund des homogenen Stegmaterials. Gemäß EN 13377.
Sicherheit & Formstabilität.
Gesicherte Bauteiltragfähigkeit durch maschinelle Festigkeitssortierung sowie Belastungstest bei 100 % der Gurte. Gleichbleibende Produkteigenschaften dank hoher Formstabilität.
Leichtgewicht.
Vielfache Einsparung gegenüber Kantholz durch höhere Tragkraft bei geringerem Gewicht.
TECHNISCHE DATEN.
- Steg: b = 20 cm
- Gurt: b = 4 cm, h = 8 cm
- Moment (M): 5 kNm
- Steifigkeit (E x J): 450 kNm²
- Querkraft (Q): 11 kN
- Zulassung: EN 13377

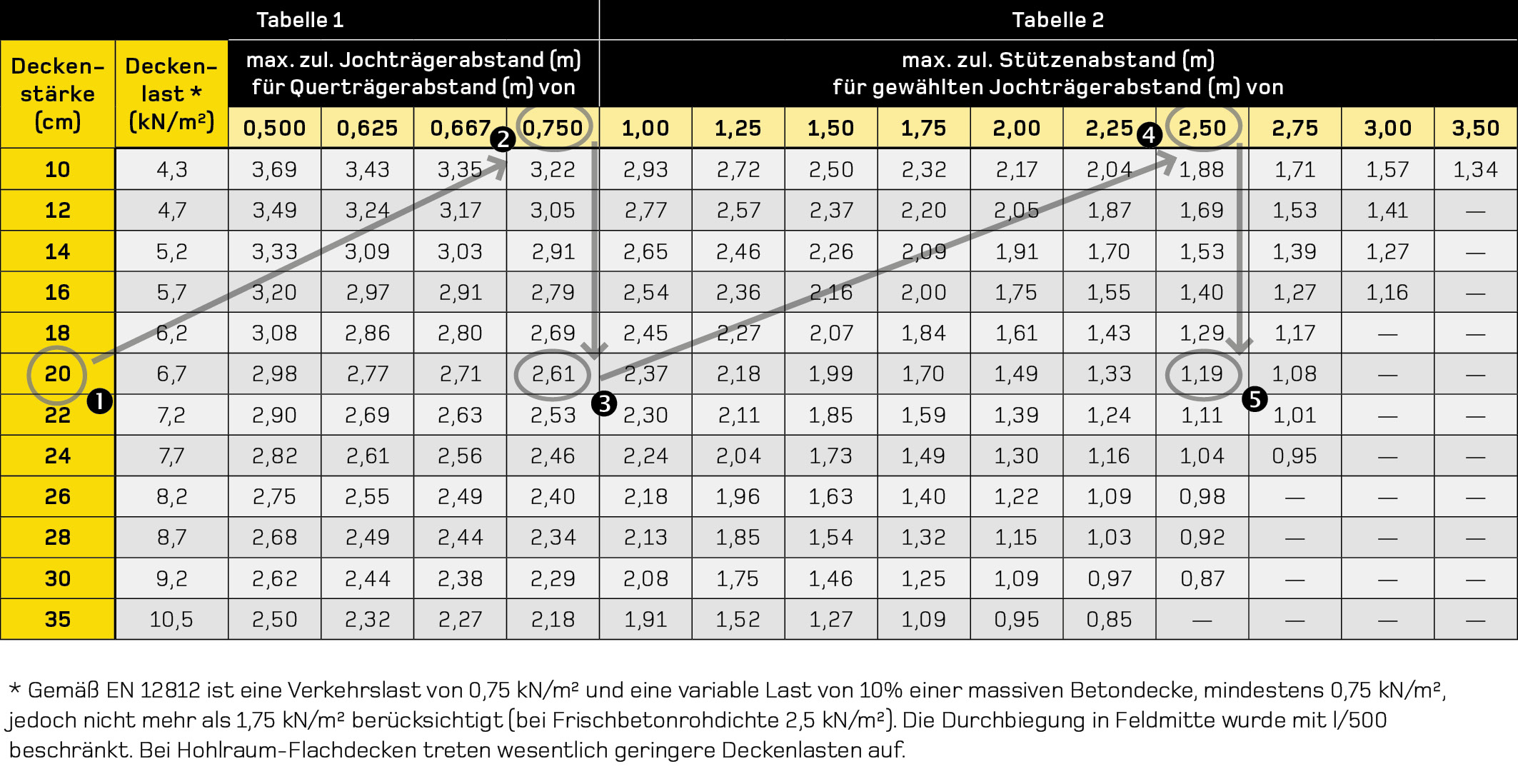

BEISPIEL.
1) Deckenstärke: 20 cm
2) Querträgerabstand: 0,75 m
3)
ergibt Jochträgerabstand lt. Tabelle 1: 2,61 m
4) wähle Jochträgerabstand ≤ 2,61 in Tabelle 2 (= 2,50 m)
5)
zulässiger Stützenabstand bei Deckenstärke 20 cm in
Tabelle 2: 1,19 m
* Gemäß EN 12812 ist eine Verkehrslast von 0,75 kN/m2 und eine variable Last von 10 % einer massiven Betondecke, mindestens 0,75 kN/m², jedoch nicht mehr als
1,75 kN/m² berücksichtigt (bei Frischbetondichte 2.500 kg/m³). Die Durchbiegung in Feldmitte wurde mit l/500 beschränkt. Bei Hohlraum-Flachdecken treten wesentlich
geringere Deckenlasten auf.
** Der Querträgerabstand richtet sich nach der gewählten Schalungsplatte
(Tragfähigkeit und Plattenformat).
Form-on Träger nach EN 13377. Form-on Deckenstütze mit einer zul. Traglast von ≥ 20 kN.
